電爐系列product
電爐資訊
公司信息
電阻爐廠(chǎng)家信息
咨詢(xún)電話(huà)： 13838403165
公司電話(huà)：13838403165
傳真號碼：
公司Q Q： 1035766971
公司郵箱：lywanfeng@126.com
地址：洛陽(yáng)市澗西區科技工業(yè)園三西路南端
中頻爐用新型石墨坩堝的研制及其應用
您的位置： 中頻爐|感應加熱|熔鋼爐|熔鋁爐|熔銅爐|熔鉛爐|洛陽(yáng)萬(wàn)峰工業(yè)爐有限公司-技術(shù)支持中頻爐用新型石墨坩堝的研制及其應用
廠(chǎng)家：中頻爐用新型石墨坩堝的研制及其應用 日期：：2020-02-08 瀏覽次數： 138
吉林省冶金研究院研制成功的中頻爐冶煉金泥新工藝，由于其技術(shù)經(jīng)濟指標達到國內先進(jìn)水平，目前已在全國數十家黃金礦山得到應用。但是冶煉所使用的石墨電極車(chē)制成的坩堝不僅價(jià)格高、壽命短，而且其物化性能、結構的密度和耐腐蝕性等均不符合中頻爐冶煉要求，其潛在的砂眼和微裂紋常常使金銀滲漏甚至熔穿，造成金銀的損失，引起生產(chǎn)不安全和冶煉成本提高。為此，我們研制了一種密度大、強度高、壽命長(cháng)、性能穩定、成本低的中頻爐用新型石墨坩堝，取得了令人滿(mǎn)意的使用技果。新型石墨坩堝通過(guò)了省級新產(chǎn)品鑒定，并獲得了市級優(yōu)秀新產(chǎn)品獎。
針對石墨電極車(chē)制坩堝存在的缺點(diǎn)，新型石墨坩堝利用石墨電極生產(chǎn)過(guò)程中產(chǎn)生的碎料采用振動(dòng)成型方法制造。其工藝流程為：石墨碎料一磨粉一風(fēng)選一配料一振動(dòng)成型一焙燒一成品。

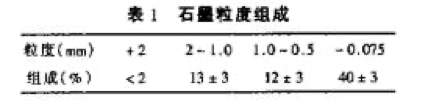

我們采用降低石墨粒度，調整粒度配比的方法提高坩堝的密度和強度。通過(guò)多次試驗，確定最佳粒度組成如表1所示。
如果粘結劑選擇不當，或者石墨與粘結劑配比不合適，都會(huì )嚴重影響成型，降低坩堝質(zhì)量。經(jīng)過(guò)比較選擇，我們找到了一種性能適宜的粘結劑。通過(guò)多種配比試驗，確定最佳配比為：石墨68％±5％。粘結劑32％±5％。粘結劑量超過(guò)此值，成型比較困難；粘結劑量低于此值，則成型后坯件表面不夠平整光滑，而且會(huì )使坩堝密度斌小。
在振動(dòng)成型過(guò)程中，振動(dòng)時(shí)間是保證成型質(zhì)量的關(guān)鍵。經(jīng)試驗，確定最佳振動(dòng)時(shí)問(wèn)為lOmin左右。模具溫度及石墨一粘結劑混合糊料的溫度，對振動(dòng)成型坯件質(zhì)量，特別是表面質(zhì)量的影響很大。模具和糊料溫度如果選擇不當，會(huì )使坯件表面光潔性差，出現表面裂紋，造成脫模困難。經(jīng)反復試驗，確定模具溫度為110～150℃，糊料人模溫度為100～130℃。

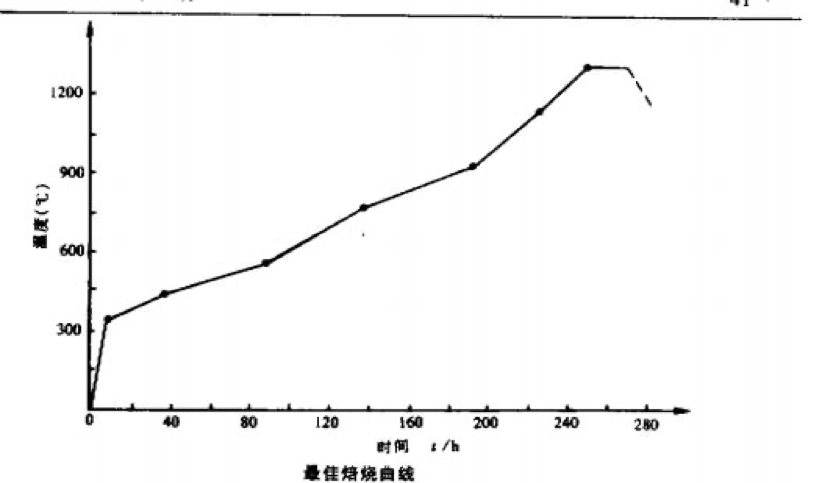

振動(dòng)成型后的坯件，需經(jīng)適當焙燒，才能制出質(zhì)量合格的中頻電爐石墨坩堝。合理的焙燒制度是保證中頻電爐坩堝質(zhì)量，提高產(chǎn)品成品率的重要因素。實(shí)驗證明，升溫過(guò)快，坩堝易裂；升溫過(guò)慢或焙燒時(shí)間過(guò)長(cháng)，又降低生產(chǎn)率，提高成本。經(jīng)試驗，確定最佳焙燒曲線(xiàn)如附圖所示。焙燒最高溫度1250~(]，焙燒總時(shí)間287小時(shí)。整爐焙燒，其成品率達99％以上。

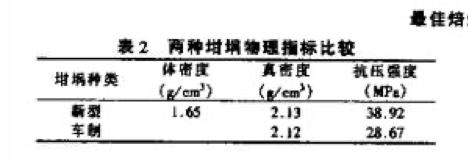

新型中頻電爐石墨坩堝和石墨電極車(chē)制坩堝的物理指標比較列于表2。

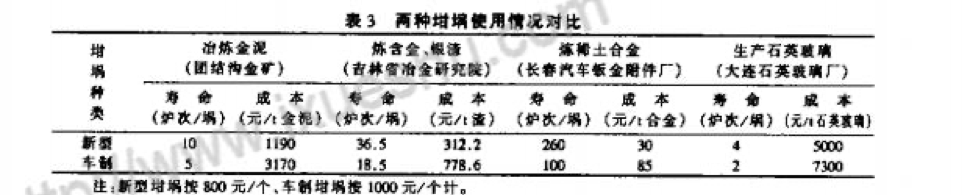

根據用戶(hù)反饋的情況，兩種中頻電爐坩堝的使用性能差別很大。新型石墨坩堝無(wú)砂眼、不滲漏；耐腐蝕性均勻，使用壽命長(cháng)而穩定。電極車(chē)制坩堝常出現砂眼和滲漏，并且無(wú)規則，使用壽命長(cháng)短不一．很難掌握冶煉爐次，經(jīng)常造成漏爐事故。兩種中頻電爐坩堝的使用情況對比見(jiàn)表3。
新型中頻電爐石墨坩堝研制成功以后，在全國得到迅速的推廣應用。幾乎所有采用中頻爐煉金的黃金礦山都選擇了這種坩堝。新型中頻電爐石墨坩堝的應用不僅有力地促進(jìn)了中頻爐冶煉金泥新工藝的進(jìn)一步推廣，而且也拓展了中頻爐冶煉及石墨坩堝的應用領(lǐng)域。目前，新型石墨坩堝已成功地應用于銀泥、吉金渣、膠片渣、相紙灰、吉銀乳劑、稀土釹、稀土鎂硅鐵合金的冶煉以及鑄銅、石英玻璃等的生產(chǎn)方面．均取得了較好的經(jīng)濟效益和社會(huì )效益。隨著(zhù)市場(chǎng)經(jīng)擠的不斷發(fā)展，新型中頻電爐石墨坩堝一定會(huì )找到更廣闊的應用空間，為社會(huì )創(chuàng )造更多的財富。
)新型石墨坩堝屬于國內首創(chuàng )新型石墨坩堝具有密度大、無(wú)砂眼、抗壓強度高、成分均勻、性能穩定、耐腐蝕、耐沖刷等優(yōu)點(diǎn)。其使用壽命比電極車(chē)制坩堝高一倍，經(jīng)濟效益和社會(huì )效益顯著(zhù)。新型石墨坩堝適用于貴金屬、有色金屬、稀土合金和石英玻璃等非磁性材料的冶煉和生產(chǎn)。
針對石墨電極車(chē)制坩堝存在的缺點(diǎn)，新型石墨坩堝利用石墨電極生產(chǎn)過(guò)程中產(chǎn)生的碎料采用振動(dòng)成型方法制造。其工藝流程為：石墨碎料一磨粉一風(fēng)選一配料一振動(dòng)成型一焙燒一成品。
我們采用降低石墨粒度，調整粒度配比的方法提高坩堝的密度和強度。通過(guò)多次試驗，確定最佳粒度組成如表1所示。
如果粘結劑選擇不當，或者石墨與粘結劑配比不合適，都會(huì )嚴重影響成型，降低坩堝質(zhì)量。經(jīng)過(guò)比較選擇，我們找到了一種性能適宜的粘結劑。通過(guò)多種配比試驗，確定最佳配比為：石墨68％±5％。粘結劑32％±5％。粘結劑量超過(guò)此值，成型比較困難；粘結劑量低于此值，則成型后坯件表面不夠平整光滑，而且會(huì )使坩堝密度斌小。
在振動(dòng)成型過(guò)程中，振動(dòng)時(shí)間是保證成型質(zhì)量的關(guān)鍵。經(jīng)試驗，確定最佳振動(dòng)時(shí)問(wèn)為lOmin左右。模具溫度及石墨一粘結劑混合糊料的溫度，對振動(dòng)成型坯件質(zhì)量，特別是表面質(zhì)量的影響很大。模具和糊料溫度如果選擇不當，會(huì )使坯件表面光潔性差，出現表面裂紋，造成脫模困難。經(jīng)反復試驗，確定模具溫度為110～150℃，糊料人模溫度為100～130℃。
振動(dòng)成型后的坯件，需經(jīng)適當焙燒，才能制出質(zhì)量合格的中頻電爐石墨坩堝。合理的焙燒制度是保證中頻電爐坩堝質(zhì)量，提高產(chǎn)品成品率的重要因素。實(shí)驗證明，升溫過(guò)快，坩堝易裂；升溫過(guò)慢或焙燒時(shí)間過(guò)長(cháng)，又降低生產(chǎn)率，提高成本。經(jīng)試驗，確定最佳焙燒曲線(xiàn)如附圖所示。焙燒最高溫度1250~(]，焙燒總時(shí)間287小時(shí)。整爐焙燒，其成品率達99％以上。
新型中頻電爐石墨坩堝和石墨電極車(chē)制坩堝的物理指標比較列于表2。
根據用戶(hù)反饋的情況，兩種中頻電爐坩堝的使用性能差別很大。新型石墨坩堝無(wú)砂眼、不滲漏；耐腐蝕性均勻，使用壽命長(cháng)而穩定。電極車(chē)制坩堝常出現砂眼和滲漏，并且無(wú)規則，使用壽命長(cháng)短不一．很難掌握冶煉爐次，經(jīng)常造成漏爐事故。兩種中頻電爐坩堝的使用情況對比見(jiàn)表3。
新型中頻電爐石墨坩堝研制成功以后，在全國得到迅速的推廣應用。幾乎所有采用中頻爐煉金的黃金礦山都選擇了這種坩堝。新型中頻電爐石墨坩堝的應用不僅有力地促進(jìn)了中頻爐冶煉金泥新工藝的進(jìn)一步推廣，而且也拓展了中頻爐冶煉及石墨坩堝的應用領(lǐng)域。目前，新型石墨坩堝已成功地應用于銀泥、吉金渣、膠片渣、相紙灰、吉銀乳劑、稀土釹、稀土鎂硅鐵合金的冶煉以及鑄銅、石英玻璃等的生產(chǎn)方面．均取得了較好的經(jīng)濟效益和社會(huì )效益。隨著(zhù)市場(chǎng)經(jīng)擠的不斷發(fā)展，新型中頻電爐石墨坩堝一定會(huì )找到更廣闊的應用空間，為社會(huì )創(chuàng )造更多的財富。
)新型石墨坩堝屬于國內首創(chuàng )新型石墨坩堝具有密度大、無(wú)砂眼、抗壓強度高、成分均勻、性能穩定、耐腐蝕、耐沖刷等優(yōu)點(diǎn)。其使用壽命比電極車(chē)制坩堝高一倍，經(jīng)濟效益和社會(huì )效益顯著(zhù)。新型石墨坩堝適用于貴金屬、有色金屬、稀土合金和石英玻璃等非磁性材料的冶煉和生產(chǎn)。
-
-
中頻爐|感應加熱|熔鋼爐|熔鋁爐|熔銅爐|熔鉛爐|洛陽(yáng)萬(wàn)峰工業(yè)爐有限公司版權所有
豫ICP備12001799號-1 豫公網(wǎng)安備41030502000806
聯(lián)系電話(huà)：13838403165 傳真：
郵箱：lywanfeng@126.com
地址：洛陽(yáng)市澗西區科技工業(yè)園三西路南端
掃一掃網(wǎng)站二維碼
掃一掃加微信
全國銷(xiāo)售熱線(xiàn)
13838403165
在線(xiàn)客服
